サマンサのおもちゃ箱

　レンタルレイアウトで走行すると、記録のつもりで動画にまとめております
　地元のレンタルレイアウトがポポンデッタしかないのでとりあえず長い編成の列車を走らせたいときは出向くわけですが、動画にもあるとおり土日に出かけると必ずと言っていいほど暴走キッズが走らせているわけです
　個人的には鉄道模型の楽しみ方なんてその人の自由なので（心は痛みますが）フルスロットルで走らせようが知ったことではありませんが、この敷居の低さは大事だと思うんですよね
　家族が買い物ついでにちょっと鉄道模型を走らせてみようかな？　と思わせる気軽さ。これは鉄道模型の裾野を維持する（広げる、なんておこがましいことは申しません）にはけっこう大事だと思うんです
　ビルの一角に入ったレンタルレイアウトに家族で行こうって発想、ないと思うんですよ。ショッピングモールの中にあるから入れる。とても大事なことです
　ただまあ、ポポンデッタではどんな走らせかたをしようが基本怒られることはないのですが、その「流儀」を他所のレイアウトにもって行かれるとそこで摩擦が起こってしまうので、成長とともにそういった「レイアウトごとに流儀がある」ことをどこかで学んでもらえるといいなとは思っています。
　まあ、新幹線をびゅんびゅん走らせて流儀もへったくれもないだろサマンサと言われりゃあ、全力で逃亡しますが

※この記事はTumblrからの転載です

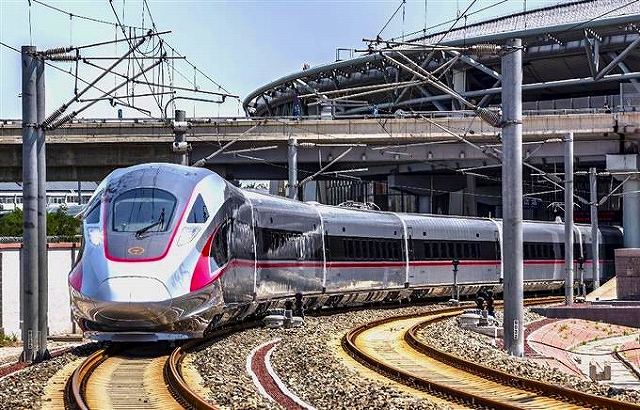

出典：Sankei photo

中国の高速鉄道は従来、川崎重工業など主に外国の技術を取り入れながら開発を推進してきた。復興号は中国が完全な知的財産権を持つとされ、海外市場で今後、新幹線輸出の拡大を図る日本と競合するとみられる。　従来の高速鉄道車両は、胡錦濤前主席のスローガンに基づいて「和諧（調和）号」と名付けられていた。現在も全国各地を結ぶが、復興号にバトンタッチしていく。　中国メディアによると、復興号は時速４００キロ以上が可能。ビジネス利用が多い「ドル箱路線」の北京－上海を６時間弱で走る。 時事ドットコムニュース

※政治的な話は一切しません

　さて、スペックがわからんのでなんともいえんが、ノーズの形状を見る限りでは、ゲンダイのトレンドを押さえつつ中国独自のメソッドをしっかりと持ってるよね。ノーズ側面ををえぐっているのは断面積変化のつじつまあわせ。日本だとここに微気圧波の調整が入るから盛ったり削ったりが激しくて三次曲面の集合体になるんだけど、大陸では断面の小さなトンネルもなければ連続した市街地が続くわけでもないのでシンプルな二次曲線でまとめている。
　ノーズはシンプルにまとめられればそれに越したことはないんです。運転台もノーズに埋め込んでしまえば斯様にシンプルにまとまる好例だと思います。日本の場合精密停車が必要なので、側面視界をおろそかにできないためコクピットを飛び出させていますが、そのためにコクピット周辺で断面積変化が大きくなってしまう。それを防ぐために前後でノーズの曲面を調整していかなくてはならず「余計な仕事」が増えてしまう。その結果があの複雑なノーズ形状なわけです
　このあたりもお国の事情が反映されるところです

　ただ、ノーズ～スカートの二段階のくびれは個人的に疑問点がないわけではない（空力的には80年代後半に否定されてる）けど、ノーズ上面は中国の線形にあった空力特性に見える

　すなわち断面積変化を緩やかにして空気を上方に跳ね上げる構造ながら、日本のように市街地をかっ飛ばすわけでもなく軽便鉄道のようなトンネルをくぐるわけでもないのだから、シンプルな二次曲線の組み合わせにして、高速運転に対応してる。足回りがまったくわからないので断定はしないけど、（ギアリングを2.42あたりに設定して、力任せに加速すれば）400km/hはあながちホラではないんじゃないかな？

　たしか中国に技術供与したモータは、E2系のMT205。定格4140rpm、ピーク6,120rpmのよく回るモータである一方、質量450kgと新幹線のモータにしては重い。つまり峠越え用のトルクもそれなりに有している優秀なモータなのよね

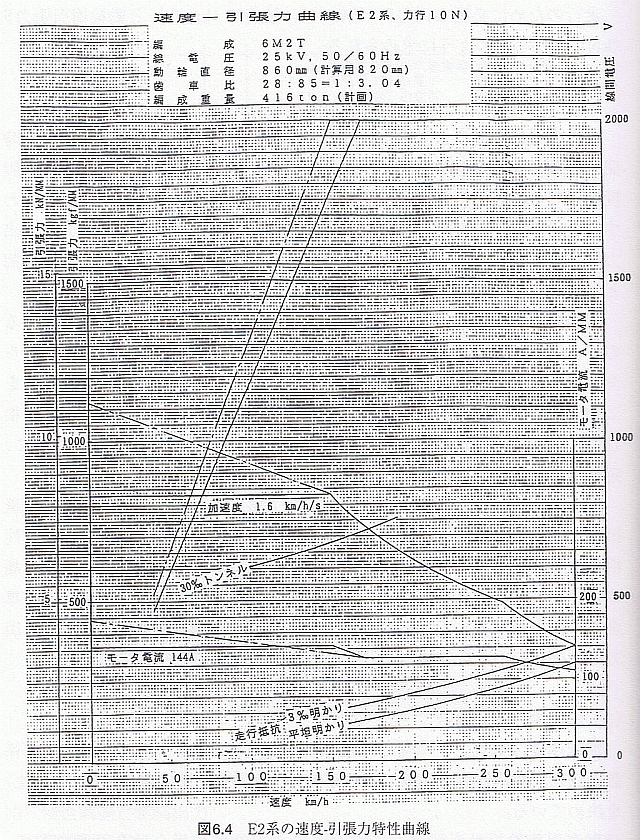

　たまたま手元にMT205、というかE2系の力行曲線があったので上に画像として載せるけど、3‰明かり区間だと、トルクと走行抵抗が300km／hでクロスする。つまりここが均衡速度になる（トンネルは走行抵抗を10％増しで計算）んだけど、平坦線だとギアリング3.04なのに320km／hくらいまで引っ張れる

　つまり言い換えれば適切な空力性能を持ったノーズを取り付けて、ギアリングを2.42（Fastec360Sがこのギアリング）くらいにすれば、400km／hはともかく380km／hくらいなら（騒音とかそういう面は考えないとして）平坦線条件で達成可能なんじゃないかなって気がする。電流値も300km／hで105Aくらいだから、ここでガツンと144Aくらいまで活を入れてやれば回ると思うんだよね

　で、MT205モータってのは1994年、今から20年以上前の技術だから、今だったらもっと軽くてよく回ってトルクの出るモータを作れるだろうしね

CRH2C のギヤ比は 2.37[14]、主電動機出力は 365 kW である。

CRH2-Wikipedia

　想像の上を行ってた。365kwという出力はおそらく（根拠はないけど）端子電圧を2300V、電流は144Aとかそんな感じか。2.37って言うギアリングだと、低速側はトルクを稼ぐために200Aオーバーで起動したりするのかな。とりあえず1.6km/h/s程度の加速力でよければまあそれほど難しい数字じゃない

　なんていうかすごく大陸的な走りをイメージできるね。駅間距離100kmくらいの直線が続く大陸の線路を悠然と加速して380km/hまで加速する新幹線。日本のそれとは走りの感覚がずいぶん違うんじゃないかな

　それにしてもやっぱりスカート部の造型が疑問なんだけど。ここで流速が落ちて抵抗になるんじゃないかな…って考えるのは、島国軽便鉄道の新幹線ばかりみているから「すっげー無駄」に見えちゃうせいかもしれない

　スタイルだけ見ると〈復興〉はEU規格への対応も容易みたいだしね。日本は軽量化を第一としてるから、EU規格にはどうしても（現状は）適合できてないし、そもそも日本国内ではそれをする必要もない。それはそれで間違っちゃいないんだけど、海外への販売を考えたときEUの安全基準に適合してないってのは足かせになるよねやっぱり

　「専用軌道を300km／hで静かに走ります」というセールスポイントに、世界各国がなびくと思えないんだよ。各国の気持ちは「もう少し安くできないの？」だと思うし

　ここから先は政治の話もからむのであれだけど、JR東海のN700Sは海外への販売ももくろんでデザインされている。N700系の価格が1両あたり4億6000万円だけど、中国は当然これより安く造れる（日本のような病的な環境性能が日本以外の国で必要とされてるとも思えないし）だろうから、もし日本が新幹線を世界に輸出しようと思ってるなら、日本基準の性能を見直す必要はあると思うよ

　もっとも、それをしたからって安く造れる保証はないんだけどさ

以下は余談の余談

出典：内部資料

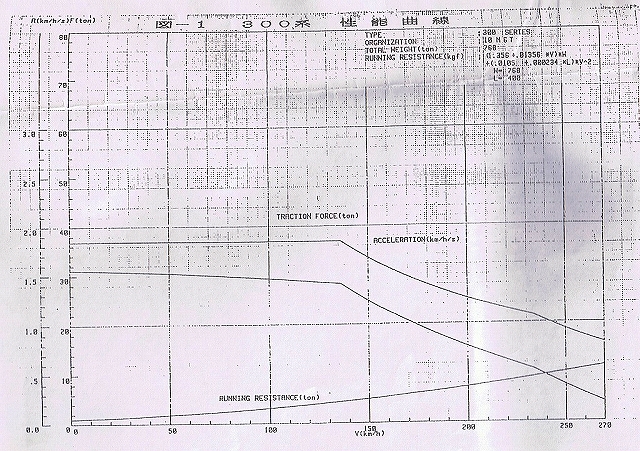

　上の画像は300系新幹線の性能曲線。えっかくなのでE2系と比べてみると面白いかと。

上から引張力、加速力、走行抵抗のグラフです

　加速力は1.6km/h/sを140km/hくらいまで維持するけど、300系はそこから走行抵抗に派手に負けて、270km/hでは加速余力がほとんどない。トンネルでは270km/hから上には加速しないようなヘロヘロっぷりになるのが、このグラフからわかります。グラフにはないけど平坦線均衡速度は298km/h。なんとなくそのへんで引張力と走行抵抗の線がクロスしそうですよね。ギアリング2.96、ピークで5,470rpmを出すモータでも10M6Tならこんなもんです

　E2系は160km/hくらいまで1.6km/h/sを維持して250km/hから上はのほうはモータの回転数とMT比で維持してる感じですね。8M2Tの10両つなぎならギアリングを加速寄りに振ってもこのくらいの性能が出せちゃう

　じゃあ同じことが東海道新幹線でできるかと言ったら無理です。東海道新幹線は列車密度も高く16両つなぎなんで、電力供給がシビアなんだな、ってのがこんなところからもわかるわけです

出典：新幹線テクノロジー（佐藤芳彦／山海堂）

　だからこそ、乾いた雑巾を絞るような軽量化でモータ車の数を増やさなくてはならなかったのです。たとえばC/I（主変換機）なんて300系は2,825kgあったのがN700系では1,538kgまでダイエットしたわけです

　なお、N700Sでは1,000kgを切る予定です

　話がだいぶ脱線しましたけど、新幹線ってのは国土や路線事情に最適化する、標準化のたいへん難しい電車なので一概に中国がすごいとか日本がすごいとか言えないんですよ、というお話でした

※Tumblrからの転載記事です

リリースはこちらを見てもらうとして

　ノーズ形状に関してはできる限りシンプルな二次曲面でまとめるのが昨今のトレンドになってるなってのはイメージパースからもうかがい知れるけど、下のタイプは運転台後部にくぼみをつけて、遮蔽板を両脇に立ててる感じになっているのが興味深いところです

　これは後流の安定を意図したものだとは思うんですけどはたして

　Aタイプの先頭はどちらかというと、L0系みたいに可能な限りシンプルにまとめ、車両の横動はアクティブサス・ダンパで何とかするという割りきりがあるのかな？　断面積変化を可能な限り緩やかにしつつも、コクピット周りのつじつまあわせがすごくシンプルになってるのがちょっと気になりました

　側面下部がはみ出してるのは単純に、この区画でノーズを水平にしたい意図があるのと、台車をケーシングするためでしょうね。そのあと運転台が立ち上がるので、側面の出っ張りを減らしながら断面積形状のつじつまあわせをやってる

　ただ、シンプルな形状にしつつ微気圧波を抑えるということはノーズが伸びるということでもあり、Aタイプを360km/hで走らす場合はノーズ長が15mでは収まらないことも同時に意味するわけです

　ノーズが伸びれば稼げる面積が減る。試作車両ならともかく量産になったときにそれは問題があるから、足し算引き算で微気圧波を制御してノーズ長を15mに抑えようという意図で造ったのがおそらくBタイプです

　Bタイプは運転台を手前に持ってきたためそのつじつま合わせにサイドをえぐったため、下の台車カバ部分が必要以上にはみ出して見えるんじゃないかな。注目すべきはこのえぐった部分をどういう風に断面変化させるかだと思う。それによって、車体の形は決まる

　それにしても、シンプルを指向しているにもかかわらずこちらの中国高速鉄道と比べてややこしい形にならざるを得ないのが、日本の新幹線電車の面倒なところだよね

　鉄道車両の造詣はシンプルなのがいいに決まってるんですよ。だけどさまざまな制約から日本の新幹線はややこしいことにならざるを得ない。国際競争力を考えたときにけっこうこれが足かせになるってのはあるだろうな

　実際、日本の新幹線はF-15みたいなもので、シンプルを指向しつつも「ありとあらゆる環境で最高の性能を出せる」ようなつくりになってる。市街地だろうが勾配区間だろうが、大雪だろうが土砂降りだろうが定時で走れる。しかも軸重歯13tていどの軽い軌道でも走れてしまう

　他国の高速鉄道はいうなればF-16で、別に土砂降りの中を定時で走る必要もなければ大雪のときも300km/hで走る必要はない、晴れや曇りや雨という通常の天気で300km/hで走れればいい。「だいたいの地域でそこそこのパフォーマンスを出せればいい」としているんですよ

　確かに性能面では新幹線は万能なんだけど、ほとんどの国ではF-15でなくF-16でまかなえる。そこそこの性能で価格の安い高速鉄道のほうがいいに決まってるんですよ

　まあ、そんなことを考えながらも、ワクワクしますねALFA-X。

※Tumblrで書いたエントリの転載です

しR束目木がMaxを2020年度までに全廃することを発表しましたる「笑」鉄道フリークーはオリンピックで釣具を買わずにMaxの撮影でホームーを占領するので今のうちに撮影しましたる「笑」
1200万画像のデヅタルカメラで撮影「笑」

16両のMaxは朝のラシュー時を狙うのがグットでする「笑」だからといってこんな時間から出かけに行くのはちょつと・・・


オウ宮とはね・・・まだ新幹線が動いていない時間帯なので、在来線で熊谷に向かいまする


185系とはね・・・この列車も近いうちに鉄道フリークーの餌食になるので、善良なフリークーは今のうちに撮影しなさい！「笑」


愛称をつけるたびに看板の付け替えをしなくてはならないのはちょつと・・・


タバコのイラストかと思ったら実はシヤッだったとはね・・


E233系とはね・・・


掛けごこちの悪いボックスシートーしかあいていなかったとはね・・・E233系ではなく悪E233系に改名しなさい！「笑」


熊谷につきましたる


ラグビータウンとはね・・・ならばB級グルメのラガー麺を開発しなさい！「笑」


新幹線通勤とはね・・・


荷物を並べて順番まちをするのはちょつと・・・


〈あさひ〉が消えてから15年経つとはね・・・


編成を全部入れようと思ったら陰になってしまうとはね・・・


正面に光が当たったのはいいのでするが側面が陰になるのはちょつと・・・太陽は西から登りなさい！「笑」


ハズを撮影していたらMaxを撮りそこなったのはちょつと・・・


パンチラとはね・・・


新幹線電車はロングノーズーが長いので、うっかりするとノーズーに影が落ちてしまうのがちょつと・・・


それでも次々にMaxが来てくれたのでいろいろ試すことができたのはグットですね！「笑」


堪能したので帰りまする


オウ宮に戻ってきたら〈スワローあかぎ〉が着たので撮りましたる「笑」〈つばめ〉か〈あかぎ〉かはっきりしなさい！「笑」


〈スワローあかぎ〉のローマ字表記は〈S.AKAGI〉とはね・・・いっそのこと〈赤木しげる〉に改名しなさい！「笑」


たぬきつねとはね・・・ねぎも入っているのだからとろたぬきつねぎそばに改名しなさい！「笑」
